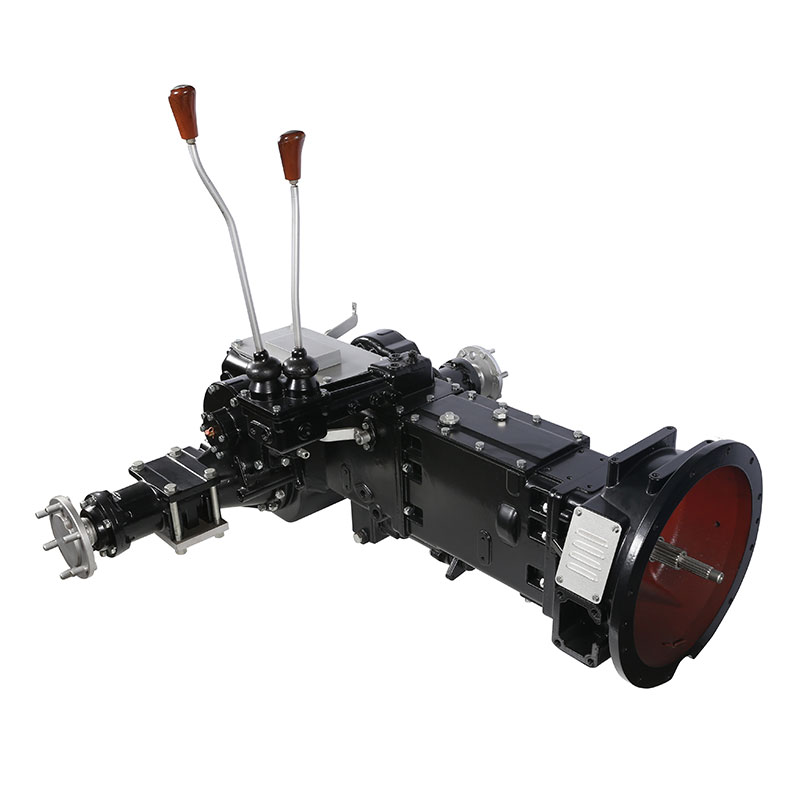

Тракторға арналған Минхуа беріліс қорабының артқы ось жинағы ауылшаруашылық машиналарында кеңінен қолданылады. Бұл трактордың жетек жүйесінің маңызды бөлігі болып табылады, оған қиын жерлерде үлкен жүктерді жылжытуға қажетті күш, момент және тарту күшін береді.
Максималды беріліс кіріс қуаты |
60 ат күші |
Номиналды қозғалтқыштың максималды айналу жылдамдығы қуат |
2400/мин |
Берілістердің үлгісі |
(4+4]X2 шаттл түрі |
Спикерлер арасындағы қашықтық |
1300мм,1130мм.1591,5- 1441,5мм |
Арақатынас |
Алдыңғы 8,3-24, артқы 11-32 алдыңғы 8,3-20, артқы 12,4-28 |
Сәйкес келетін қозғалтқыш түрі |
(анықтама үшін: ChangChai 4G33T |
(1) Трансмиссиялық беріліс қорабы қос ілінісу конфигурациясын қолданады
(2) Тісті доңғалақ қысқарту үшін сырғымалы гильза мен синхронизаторды, планетарлық берілістерді қолданады.
(3) Берілістерді ауыстыру бүйірден орнатылған шаттл түріндегі ауыстыруды қолданады
(4)) Артқы жетек осінің түйінін азайту сыртқы торлы цилиндрлік тісті беріліс механизмін қолданады.
(5)Шығу қуатының айналу жылдамдығы: 540/730 т/мин және 540/1000 р/мин р/мин, шығыс сплайн: сегіз және алты тіс.
Дифференциал, екі жарты білік, екі артқы доңғалақ және тежеу бөліктері трансмиссияның артқы осі жинақтарының көпшілігін құрайды.
Барлық компоненттер үйде жасалған.
Беріліс қорабы: беріліс қорабы қозғалтқыштың берілісін соңғы жетек осінің берілісіне сәйкестендіру арқылы оңтайлы өнімділікті, отын үнемдеуді және біркелкі қуатты беруді қамтамасыз етеді.
Трактордың өнімділігін ұлғайтуға және трансмиссияның артқы осі жинағының қызмет ету мерзімін әдеттегі техникалық қызмет көрсету және тексеру арқылы ұзартуға болады.
